分條機的各種類型介紹
日期: 2019/11/25 9:17:00 訪問量: 5934
縱剪機又稱縱剪線，縱切機，分條機，用于將金屬卷板經過開卷、縱剪、收卷成所需寬度的帶卷。適用于加工冷軋和熱軋?zhí)间摗⒐桎摗ⅠR口鐵、不銹鋼及表面涂鍍后的各類金屬材料。
分條機類型
1、平行刀片剪切機。這種剪切機的兩個刀片是彼此平行的。它通常用于橫向剪切初軋坯(方、板坯)和其它方型、矩形斷面的鋼坯，故又稱為鋼坯剪切機。此類剪切機有時也用兩個成型刀片來冷剪軋件(例如圓管坯及小型圓鋼等)，此時刀刃的形狀與被剪軋件的斷面形狀相適應。
2、斜刀片剪切機。這種剪切機的兩個刀片，上刀片為傾斜，下刀片為水平，相互成一定角度位置。上刀片的傾斜度1°～6°。這種剪切機常用于冷剪和熱剪鋼板、帶鋼、薄板坯及焊管坯等。有時亦用來剪切成束的小型鋼材。
軋制空腹窗料時，常用斜刀片剪切機剪切帶鋼的頭部和尾部(采用的帶鋼未切頭尾時)，以供接焊成大卷帶鋼用。
斜刀片剪切機將上刀片做成傾斜的，而下刀片做成水平的，其目的在于減少和被剪切件的剪切接觸長度，從而降低剪切力，使剪切機的體積減小，并簡化結構。斜刀片剪切機主要參數有：最大剪切力、刀片傾斜角、刀片長度和剪切次數。這些參數都是根據軋件的尺寸和機械性能確定的。

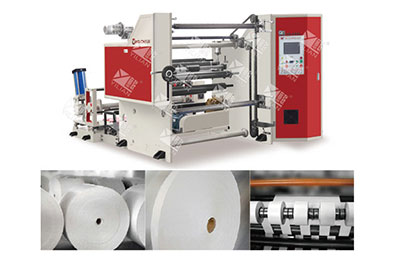

產品介紹
機器特性：
1.機器采用中心卷取及表面摩擦卷取相結合的收卷方式。可單獨摩擦收卷也可單獨中心收卷.及兩種相結合的方式收卷
2.機器采用PLC自動集成控制.觸摸屏人機對話方式操作控制
3.A.B收卷氣脹軸單獨電機驅動。可單獨調節A.B收卷軸參數
4.先進的液壓.氣壓控制系統。可實現各種不同的收卷方式
5.采用氣脹軸旋轉方式方便卸下料卷
技術參數：
| 放卷直徑 | Φ1100mm |
| 放卷張力 | 10-200N |
| 收卷直徑 | Φ600mm |
| 收卷張力 | 10-200N |
| 最小分切寬度 | 13mm |
| 分切材料厚度 | 30-200g/m2 （視不同材料而定） |
| 最大基材寬度 | 650mm |
| 最大分切速度 | 250m/min |
| 分切精度 | ±0.5mm |
| 氣脹軸直徑 | 3英寸 |

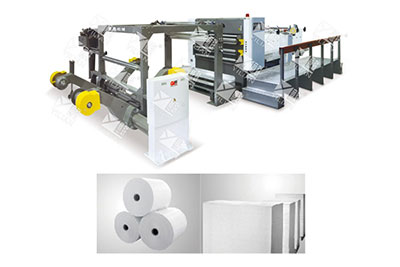

GDJA-1400/1700雙臂滾刀式伺服驅動電腦切紙機
主要特點：
GDJA型卷筒切線機采用臺灣及英國的先進技術，AC伺服馬達傳動，切紙速度穩定；進口精密軸承及切斷刀，切斷精度高；青觸式電腦界面控制，操作簡單，構造簡單的反曲架，保證紙張的平坦，是目前造紙業及印刷業中普通采用的紙品加工機械
技術參數：
| 型號 | GDJA-1400/1700 |
| 切紙形式 | 上刀回切，下刀固定 |
| 紙張范圍 | 50-500g |
| 切斷精度 | 切斷長度在1300mm以上：±0.5mm |
| 最高切斷速度 | 300cuts/min |
| 機臺總重 | 13000kgs/15000kgs |
| 設計電源 | AC380V/220V×50Hz |
| 最高切換米速 | 300m/min |
| 切斷長度范圍 | 450-1450mm |
| 最大推紙高度 | 1300mm |
| 最大卷筒紙直徑 | 1800mm(71＂)Max |
| 最大卷筒紙張幅數 | 1400/1700mm |
| 部紙幅數 | 2幅2sheet |
| 氣源需求 | Max.5.5kg/cm2×5m3/min |
主要特點：
1.采用圓刀分切，分切精度高，操作方便，切刀可任意調節；
2.采用A、B軸獨立收卷，裝卸操作方便；
3.收、放軸采用氣脹軸，張力自動控制，成品收卷整齊、緊湊；
4.放料架采用氣壓自動提升功能；
5.廢料自動排放裝置
6.本機采用變頻調速。微電腦自動控制，選用進口光電糾偏裝置，自動計米，報警停車，張力數字顯示等先進功能。
技術參數：
| 型號 | FQJ-1100A | FQJ-1300A | FQJ-1600A |
| 放卷最大直徑 | 1400mm | 1400mm | 1400mm |
| 分切最大寬幅 | 1000mm | 1200mm | 1500mm |
| 收卷最大直徑 | 1000mm | 1000mm | 1000mm |
| 收卷最小寬幅 | 30mm | 30mm | 30mm |
| 分切速度 | 10-260m/min | 10-260m/min | 10-260m/min |
| 分切精度 | ±0.3mm | ±0.3mm | ±0.3mm |
| 總功率 | 10kw | 11kw | 12kw |
| 使用電源 | 380V/50Hz（三相） | 380V/50Hz（三相） | 380V/50Hz（三相） |
| 氣壓源要求 | 最大5.5kg/cm2×0.5m3/min | 最大5.5kg/cm2×0.5m3/min | 最大5.5kg/cm2×0.5m3/min |
| 整機重量 | 約2800kg | 約3000kg | 約3300kg |
| 外形尺寸 | 3800×2500×1800mm | 3800×2800×1800mm | 3800×3100×1800mm |
